| ブランド名: | INSERT |
| モデル番号: | IST-3800 |
| MOQ: | 1 |
| 価格: | 21000USD |
| パッケージの詳細: | バキュームパックと木箱パック |
| 支払条件: | T/T |

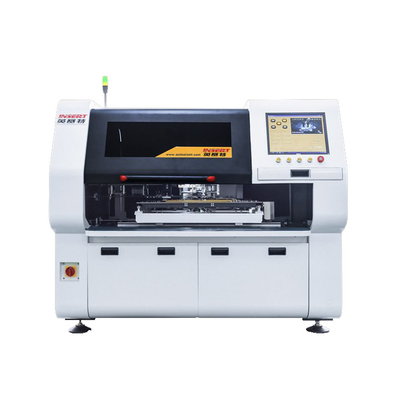

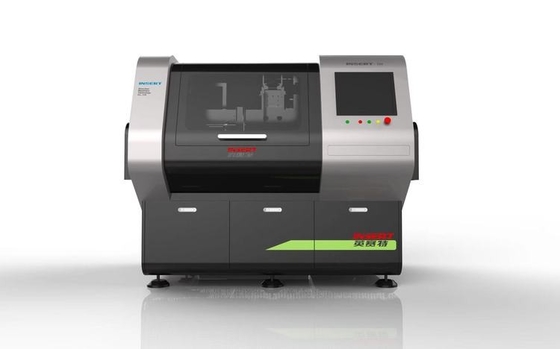

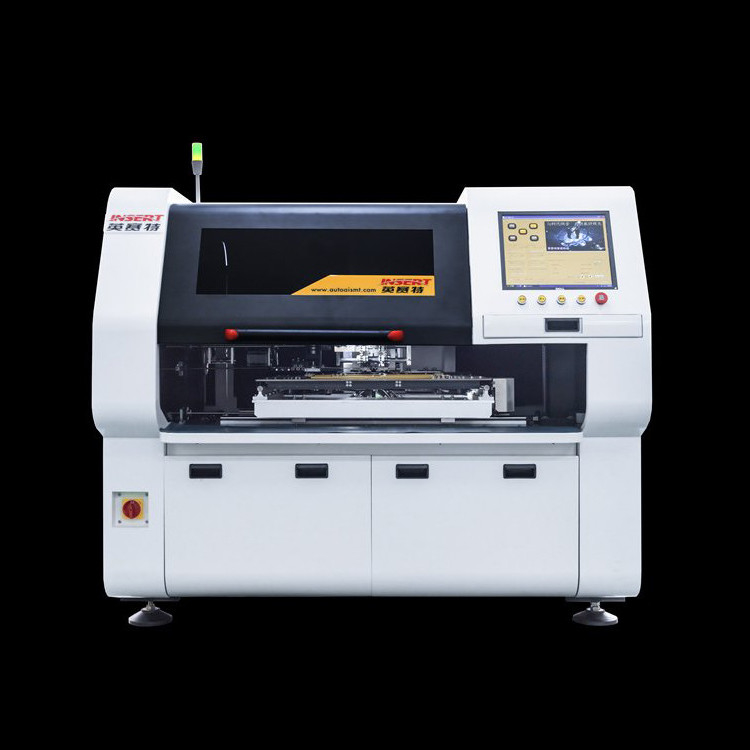

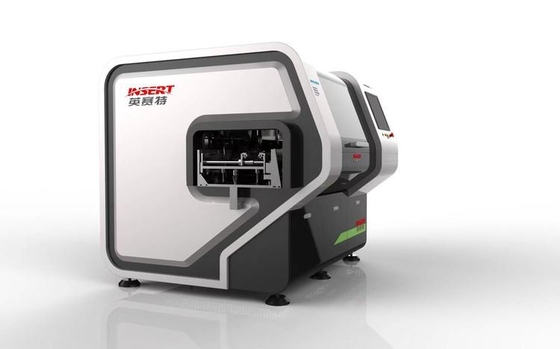

垂直挿入機械は,電子機器の製造における自動機器の一種である.主に電子部品またはコネクタを印刷回路板 (PCB) に挿入するために使用される.
作業原理:垂直挿入機械は,高速度および高密度プラグインを行うことができる360°挿入角度を実現するために,サーボモーターによって駆動されます.自動検出インターポレーション機能が搭載されています誤差を自動で検出し,挿入することができます.
さらに,垂直挿入機械機械は,自動上下ボードトラックシステムも備えており,自動プロセスを達成するために上下ボードマシンと協力することができます.
| IST-3800 | |
| 理論速度 | 24000 パーツ/時間 |
| プラグイン方向 | 0-360度増幅 1度 |
| リードスパン | 2倍間隔 2.5 / 3.5 / 5.0 / 85 2.5/5.0/7.5/10.0 オプション |
| 基板の大きさ | 390mm*350mm ((より大きなサイズがカスタマイズすることができます) |
| 基板の厚さ | 0.79-2.36mm |
| 部品の仕様 | 最大高度は23mm 最大直径は13mm |
| 部品タイプ | コンダッシター/トランジスタ/トランジスタ/LEDランプ/キープスイッチ/レジスタ/コイル/ポテンチオメーター |
| 部品の鉛切削脚の長さ | 1.2mm-2.2mm (調整可能) |
| コンポーネントのリードの曲がり脚の角度 | 5~35度 (調整可能) |
| 材料ステーション数 | 8/10/12/20/40 (選択可能) |
| 装置の形 サイズ ((長さ×幅×高さ) | 1800mm×1700mm×1900mm |
| 材料ステーションの大きさ | 1700*1450*1400 (8/10/12) に独立した材料ステーションなし |
| 機械の重量 | 2100KG |
| パワー/パワーを使う | 50/60HZ2.0KVA1.6KW(省エネ型エネルギー省エネタイプ) |
| システム保護 | 内蔵ソフト・プロテクション |
| 使用電圧/ガス消費量 | 0.6-0.8Mpa/0.3立方分 |
| 環境温度の使用 | 5~25度 |
| 機械の騒音 | 65デシベル |
| 穴の位置修正モード | マシンビジョンシステム,マルチポイントMARKビジョン修正 |
| 駆動システム | ACサーボ,ACモーター |
| データ入力モード | USB インターフェース入力 (EXCEL ドキュメント形式) |
| 制御システム | 中国操作インターフェース (Wn7システム制御プラットフォーム) 液晶ディスプレイ |
| 元素密度 | パーツ体間の1mmの距離,パッチ要素と穴間の距離は3mm未満でなければなりません. |
| 回路板の輸送モード | 自動上下ボード 左から右へ左へ |
| ディスプレイ | 前と後ろ |
ミニタイムキャパクター ローナローレスタンス トリポールチューブ フィッター コンネクタ レジスタンスネットワーク レジスタンス エレクトロリティック コンネクタ セラミカル コンネクタ LED
電子機器製造,消費者電子機器,自動車電子機器,通信機器,航空宇宙,医療機器,LEDランプ,コンピュータと周辺機器,スマートホーム,スマートロジスティクス電子機器の小型化と高電源比
|
